产品详细信息
XY9600 全高清智能数字庭审系统
1
1
1



    •



        音视频信息传输与网络直播
      数字音影的存储
       数字音影点播
       多媒体示证
       电子显示
       异地举证和网络开庭
       集中管理控制
       发言系统-智能话筒混音器
       扩声系统
       大屏幕显示系统
       会议摄像跟踪系统
       远程审判系统
       集中控制系统
       记录存储系统
       个人信息管理
      案件信息管理
      设备信息管理
      系统信息管理













  • 订货型号:XY9600



  • 信源全高清数字庭审系统介绍

  • 一、概述

        实现法院和劳动仲裁过程的公开公平公正,在数字信息科技的发展的当前,为推进法院及劳动仲裁工作改革提供了有力的保障。采取庭审过程的智能化,可以改变传统的提讯、庭审模式,实现公正与效率已经成为国内各级法院的工作主题,更是时代发展和进步的必然趋势。

        数字庭审系统,就是专为法院审判业务而量身设计的,主要用于法院庭审现场视听画面的实时采集、数字储存、网络直播、笔录校对和归档。对于身在外地的嫌疑人或证人的整个询问过程,通过网络视频、远程监控等高科技手段,建立声音、视频远程网络的实时传输,庭审办案方式不仅解决了以前办案效率低下,司法成本过高的弊病,真正实现了向信息科技要效率;同时也为社会各界提供了一种日益公开、民主、便捷、高效的新型交流平台;针对疑难案件,主管领导或相关专家更可以随时对案件进行远程指导,案件的质量也随之提高。对整个询问过程进行全程的录音录像,光盘刻录保存,提高了整个司法系统的公信力。

    二、系统功能

        数字庭审系统XY9600系列是浙江信源电子科技有限公司结合法院庭审办案工作的实际需求和技术特点,在推出的9000系列标准型专业数字庭审系统基础上新推出的全高清型智能数字庭审系统。本庭审系统采用先进的H.264数字视频处理技术、高低双视频码流处理技术、远程控制等多项行业领先技术。系统采用高度集成的嵌入式专用芯片组,功耗低,确保产品长期稳定工作无故障。为实现案件远程提审、庭审、电子证据共享提供了有利的高技术保障,同时结合专用庭审服务器可实现提审和庭审过程光盘数字同步直刻、庭审直播、点播等多种要求。一体化的综合提审、审判平台,不仅从宏观角度实现了提审、庭审的公正与效率,更从微观角度为提审、庭审一线人员提供完备的工作平台。

        1、音视频信息传输与网络直播 音视频信息的传输与网络直播是庭审系统的主要功能,通过信源研发的庭审系统及音频处理设备,将庭审过程的语音根据法院庭审要求进行混音处理,传送到庭审主机,同时语音激励各路摄像机的视频信号跟踪功能,保证整个庭审过程录像的同步性、完整性和流畅性;庭审主机需要对输入的音视频信号采用先进的音视频数据压缩算法进行数字化处理,经过法院专用网络,向经授权的用户在连入的计算机上使用浏览器收看庭审现场实况。

        2、数字音影的存储 庭审实况的音视频数据采用专门配置的大容量存储器上存储予以自动归档存储,同时通过法院专网自动存储到法院专用的服务器上,同时可以通过光盘刻录系统刻录保存。

        3、数字音影点播 经授权的用户可以通过信息智能检索系统调阅某一庭审的录像资料,用户无须了解各个庭审活动录像资料的存储位置,用户所面对只是智能检索系统,用户输入其所要检索的庭审活动的关键字,系统会列出符合检索条件的庭审活动录像资料列表,选择相应的庭审活动的录像资料,使用常用的流媒体播放软件收看其所点播的庭审活动录像资料。

        4、多媒体示证 法院庭审过程中经常需要出示证物,包括实物,文字图像资料,音影材料等,需要通过庭审系统的多媒体平台进行展示。多媒体示证平台主要包括实物展示台、电脑、DVD机、录音机、MP3播放器等或者是通过远程网络传输,再由大屏幕投影机或大屏幕电视机及音响系统展示。 当事人自带电脑举证、网上证据引用、远程证人举证等功能。

        5、电子显示 法庭内设有多个显示设备以保证各种证据的清晰显示。法官、书记员席、原告席、被告席、证人席、犯罪嫌疑人席设置内嵌式液晶显示器,法官、原告、被告引用的各种文字、图片、影像资料均可以在法官的允许(控制)下在显示器上输出。为了法庭的旁观席能够清晰观看原、被告和证人、犯罪嫌疑人的图像及其举证材料,设有大屏幕投影或大屏幕液晶电视机。有些法院可以根据需要外设有大屏幕显示,将庭审安排、公告信息、公开的庭审实况经授权在显示设备上显示。

         6、异地举证和网络开庭 网络时代的最大优势在庭审中可以进行异地或庭外举证,异地或庭外证人通过网络将声音和图像传入庭内并可以和法官及原、被告双向对话,实现远程举证。法官可以控制异地证人的影像是否显示输出,也可以通过法院专网远程对嫌疑犯进行审讯。 对分布于不同地域不同法庭可以在同一时间通过网络进行庭审活动。各个法庭内的各个显示屏在同一时间显示所有参与庭审活动的各个法庭的现场活动影像,从而使得分布于不同地域的各个庭审元素可以实时协同完成一个完整的庭审活动。

        7、集中管理控制 法官或者法官指定书记员通过授权的网络终端对各个庭审环节进行实时控制: 如系统主机、显示设备、音响系统、VGA、AV信号的开启关闭切换传输,远程信号的接入,摄像机预置位的设定,话筒优先权的设定控制,现场灯光的开关控制等。

    三、数字庭审系统设计标准原则及布局

    1、系统设计及施工的参考标准

    《厅堂扩声系统的声学特性指标要求》JGGYJ125
    《厅堂扩声特性的测量方法》GB/T4959-95
    《厅堂扩声系统声学特性指标》GYJ25-86
    《厅堂扩声特性测量法》GB/T4959-1995
    会议系统电子及音频设备标准IEC914
    《建筑与建筑群综合布线系统工程设计规范》(CECS72-95)
    《低压电器基本标准》
    《智能建筑设计规范》GB50045-95
    《工业企业通讯设计规范》GBJ42-81
    《扩声系统的声学特性指标与测量方法》WH0301-93
    建设部《民用建筑电气设计规范》JGJ/T16-92
    建设部《电气装置安装工程施工及验收规范》GBJ232-82
    建筑及建筑群结构化综合布线系统国际标准ISO/IEC11801
    用户建筑布线标准CENELECEN50173
    用户建筑布线安装规范CENELECEN50174
    标准住宅和小型商用通讯布线标准EIA/TIA570
    建筑与建筑群综合布线系统工程设计规范GB/T50311-2000

    2、系统设计原则

        庭审系统的建设涉及到计算机技术、集成控制技术、音响扩声技术、视频显示系统、综合布线系统,是一项体系复杂、集成难度高的系统工程,因此系统建设和设计遵循了如下原则:
    先进性原则
        目前我们采用H.264的图像压缩处理技术,改技术具有图像质量清晰,文件占用空间小,传输快,占用带宽小的特点,音频为G.711A。适合于庭审过程实时和录像内容在法院内部局域网、法院专网上进行高速视频直播、点播。
    实用性原则
        完全根据法院系统进行量身定制,能够最大限度的满足实际工作的要求,把满足用户的业务管理作为第一要素进行考虑,采用集中管理控制的模式。在庭审过程中产生的音视频信号、电子笔记、图片信息等进行实时采集编码。对编码后的庭审视频文件自动打包、笔录与视频的同步复合;集中存储与网络分发;支持视频检索、统计分析,这样有便于庭审信息加工与统一管理。
    可扩展性、可维护性
        要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。 经济性原则 在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到最经济性的目标。
    可靠性和稳定性
        在考虑技术先进性的同时、确保系统的可靠性和稳定性、达到最大的平均无故障时间,这对法院庭审系统非常重要,产品不稳定可靠,直接影响到法院的庭审过程。
    安全性和保密性
        法院系统对信息要求做到高安全性,保密性非常强,所以对使用本系统都需要经过授权,多信息保存都需要进行水印加密处理,以防止信息的泄密和非法修改。

  •

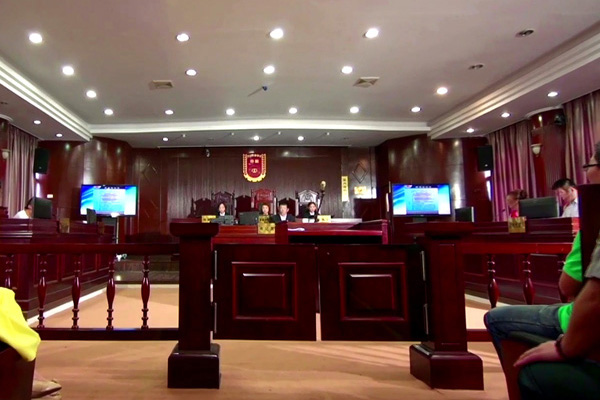

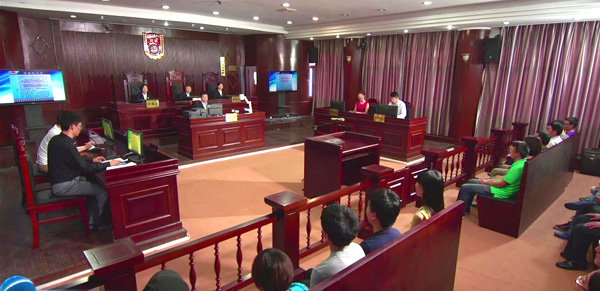

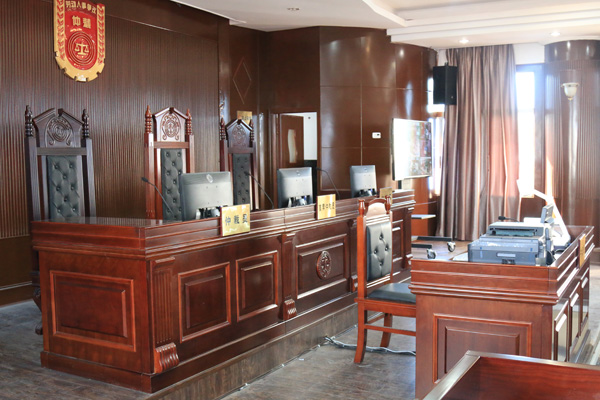

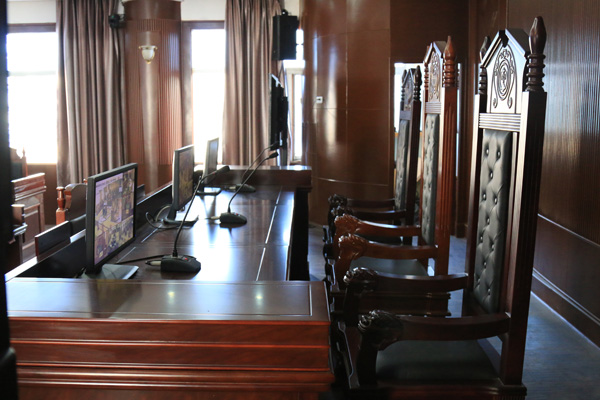

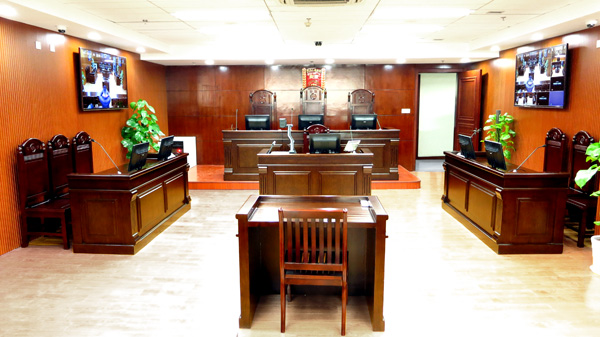

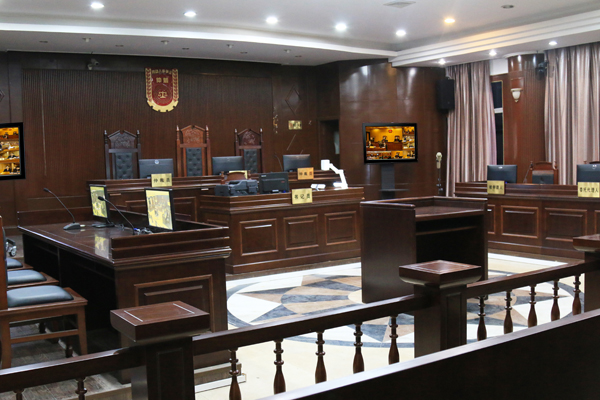

  • 浙江省劳动仲裁院、温州市、海宁市劳动争议仲裁庭等及浙江省大多法院使用我司数字庭审系统

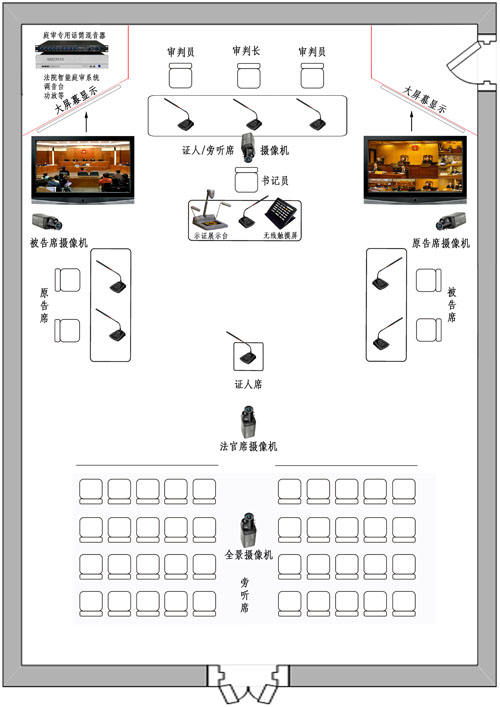

  • 3、庭审系统布局设计




  • 4、我公司自主研发的庭审系统主设备

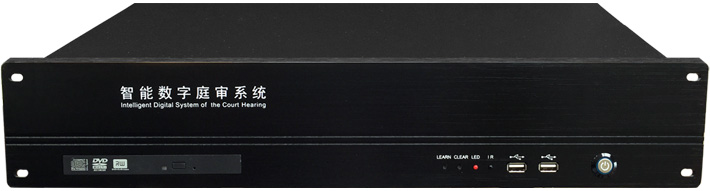

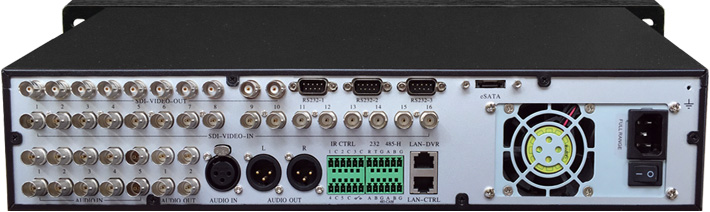

    信源智能全高清庭审系统主机

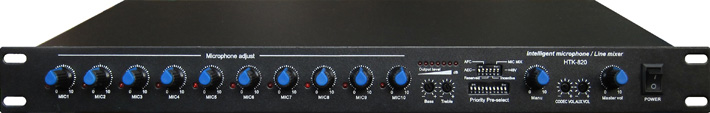

    信源庭审专用话筒混音器

  •

  • 四、庭审

    1、庭审主机主要技术参数

    型      号

    XY9600

    SDI输入(或VGA/HDMI/
    DVI/ YPbPr等)

    16路,BNC接口(或VGA/HDMI/DVI/YPbPr等),输入阻抗:75Ω(可选用我司信号转换器,输入VGA/HDMI/ DVI/ YPbPr等其他格式的信号)

    SDI输出(或VGA/HDMI/
    DVI/ YPbPr等)

    16路矩阵输出(或VGA/HDMI/DVI/YPbPr等):8路BNC接口全高清输出,8路全高清录制,阻抗:75Ω。(可选用我司信号转换器,输出VGA/HDMI/ DVI/ YPbPr等其他格式的信号)

    音频输入

    5路BNC混音输入,阻抗:>10KΩ,信号类型:双声道,平衡/非平衡

    音频压缩

    G.711a

    音频输出

    4路BNC,阻抗:>470Ω,信号类型:双声道,平衡/非平衡

    RS232控制

    4路串行控制接口:9针D型接口

    RS485控制

    4路,支持多种协议

    IR控制

    5路,自学习红外控制

    网络接口

    2路RJ45 10M/100M/1000M自适应以太网口

    USB接口

    2路USB接口

    主处理器

    工业级嵌入式微控制器,实时录像实时回放,多人网络操作

    录像保存

    本机SATA接口硬盘、eSATA、网络

    数据备份

    网络备份、SATA刻录

    操作系统

    嵌入式LINUX操作系统

    图像编码

    H.264(High Profile)

    预览显示界面

    支持1/4/6/8多画面切换显示模式

    电源

    电源:100VAC~240VAC, 50/60 Hz, 6A国际自适应电源

    工作温度

    0℃ ~ +55℃(工作环境温度:-10℃ ~ +55℃)

    工作湿度

    10%-90%(相对湿度:20% ~ 95%)

    尺 寸

    宽440×高89×深430mm(不含耳朵) (2U机箱)

    重 量

    9.1KG(不含外包装)



    注:SDI是无延时无压缩全高清信号,采用视频线传输,最大的好处是安装工程很方便。丰富的信号转换器,可以适用于任何输入输出设备的信号输入、输出。我司研发有HDMI转SDI、SDI转HDMI、VGA转HDMI、SDI、AV转HDMI等系列转换器。

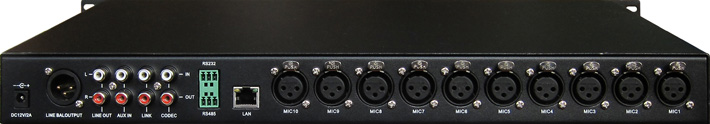

    2、数字庭审专用智能话筒混音器主要技术参数


    话筒输入

    10路XLR,平衡/非平衡,最大输入电平-18 dBV,输入阻抗10K

    辅助音频输入

    1路RCA双声道,最大输入电平6 dBV,输入阻抗100K

    远程音频输入

    1路RCA,最大输入电平6 dBV,输入阻抗100K

    话筒输出

    1路XLR,平衡/非平衡,最大输出电平-18 dBV,输出阻抗120

    本地音频输出

    1路RCA双声道,输出电平0 dB,输出阻抗120

    远程音频输出

    1路RCA,输出电平0 dB,输出阻抗120,远程回声消除 (需有远程音频编码器支持)

    RS232控制

    1路PHX接口:3P

    RS485控制

    1路PHX接口:3P

    网络控制

    1路RJ45接口 (可选模块)

    反馈噪声抑制

    反馈抑制比:10 dB,有效抑制啸叫;噪声抑制比:15dB,有效抑制本地噪音

    远程回声消除

    处理回声延迟能力:256ms,回声抑制比: >60dB

    话筒激励控制

    10路可任选多路,激励灵敏度可调节,可关断

    话筒音量

    每路话筒音量调节,总输出音量调节

    频率响应

    20Hz-20KHz

    最大增益

    62 dB

    幻像供电

    +48V

    电源电压

    +12V

    消耗功率

    20W

    尺 寸

    宽435×高45×深190(mm)

    重 量

    2.7KG(不含外包装)

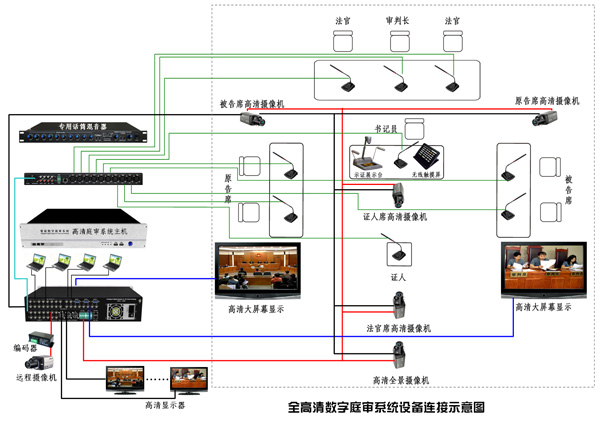

    五、系统设计说明

        数字庭审系统,充分利用现代计算机技术、通信技术、音像技术服务于庭审法官、诉讼双方当事人和律师;将有利于提高法庭审判效率,增强开庭效果,解决传统法庭庭审中示证、记录、翻译、作证、旁听等方面存在的问题。数字法庭系统是一个集音视频信息采集、显示播放、集中程序控制联动、综合数据录入、法庭所有音视频信息数字化存储等全面功能的智能数字化系统。由数字法庭引出的新庭审模式的使用,能够使各级法院的工作更加高效、高质,推动法院信息化,推动案件实体管理,推动司法公正,增加透明度,使法院工作不断的向前发展和进步,使司法工作不断跟上社会经济发展的要求。
        数字法庭系统组成主要有:发言系统、扩声系统、大屏幕显示系统、会议摄像跟踪系统、远程审判系统、记录存储系统和集中控制系统等。

    1、发言系统-智能话筒混音器
        法庭配置的话筒混音器相当于数字会议的发言系统,话筒混音器与法庭的音响系统相连,使用集中的扩声,同时为庭审相关人员和旁听者提供扩声。
        话筒混音器设有法官优先权控制功能,可以任意设置多个优先权,法官通过运用优先权,可将原告、被告及证人等的话筒全部关闭,一个正在发言,其他没有优先权的不能随意插话,只有当发言者发言结束后其他人才可以发言,这样就可以便于掌控会场发言次序,并有利于减少噪声及声反馈啸叫的干扰。原告、被告、证人经过法官的允许,即可发言。
        我司自主研发的混音器具有语音激励功能,话筒经激励后,不但可以做到限制其他无优先权的发言者发言,而且可以发出RS485信号,达到球机自动跟踪发言人的功能。
        根据一般法庭的实际需要,我们研发的话筒混音器具有十路平衡输入,一路非平衡输入,一路平衡输出,同时有一路非平衡输出。
    远程审讯、异地责证,由于语音通过网络传输,需要对语音进行编解码,从远端到本地庭审现场,存在时间上的滞后现象,当远端声音在本地扩声后,由庭审现场的话筒拾音后又会传送到远端现场,形成了回声现象,信源自主研发的回声消除功能,利用DSP的算法技术,能智能识别本地和远端的声音,非常有效的消除了这种回声现象。
        多话筒使用,啸叫现象常常随之而来,本话筒混音器同时具有智能啸叫抑制功能,利用DSP的智能分析技术,本话筒混音器不需要任何调试就能有效的抑制啸叫现象。

    2、扩声系统
        扩声系统主要有功放、调音台、均衡器、音箱等设备,在法庭配置固定的扩声系统,我们要充分的、合理的、科学的利用法庭固有的现场环境(建筑构造、装修材料和整体空间的布置)。扩声系统实现的功能是满足该建筑中综合性场所的基本要求。保证语音信号的传播清晰、洪亮且不失真的音质。系统的声学特性指标应达到和超过GYJ125中语言、音乐扩声系统的音乐扩声系统一级的要求。
        在法庭配置音响扩声系统,音响系统应充分考虑法庭的空间布局。音响系统要充分利用现代电声技术所提供的手段和方法,使法庭的电声取得较为理想的音质。

    3、大屏幕显示系统
        法庭中的显示系统主要用于法庭内视频信号及电脑信号向法官、原被告、证人、嫌疑人及旁听席进行播放,包括摄像机,影碟机,实物示证展示台等,还包括电脑上演示的各种资料。根据法庭的情况,合适配置多个显示设备。
        显示设备主要有投影机、显示器、电视机等。投影机可以根据法庭的面积、采光条件等综合考虑。做到即使会场内有灯光依然可保持画面清晰明亮,显示设备要能接驳各种分辨率的PC机信号,各类视频信号等。

    4、会议摄像跟踪系统
        庭审系统需要多台高清晰摄像机,也可以选择多预置位的高速球机,对法庭进行实时监控显示;对有多个摄像机或者是有预置位的摄像机,根据发言人的发言状况,即时跟踪发言人,暂停发言时可以由管理操作人员设定切换到场景位置。此外,也可在每个监控点配备监听器,进行语音传输。这样既能对重点区域实现实时监控,又能实现发言跟踪功能。

    5、远程审判系统
        远程审判系统可以传送数字法庭的大显示屏信息给证人、嫌疑人。可通过将庭审实时合成多画面传送给嫌疑人。合成多画面图像方式更适合司法监督的观看,并由于只占用一路视频流,动态效果会更好。
        多媒体数字法庭有机的结合了远程审判系统后,就能够实现下列的功能:远程示证、作证能力。对于功能完备的数字法庭,应具备在证据或证人不在同一个审判法庭现场的情况下,通过视频会议系统,实现异地展示证据、并进行作证,借助于法院专网或电信网络将需要的庭审证据信息传送到本地法庭,进行实时双向传输图像和语音交互。远程开庭能力,对于功能完备的数字法庭,免除转押嫌疑人的风险,也无需公诉人、辨护人、证人及法官长途奔波到烦人羁押地进行审理,同时对所有参与庭审的人员也提供了安全保障。在民事案件中,远程开庭能够有效地服务于远隔两地的参诉人员,使当事人不需要长途奔波,体现出司法为民的服务态度。
        远程庭审系统功能和技术需要做到: 与现有数字法庭设备实现无缝连接,能够实现本地与外地音视频信号的交互,并能在本地与外地看到对方实时画面,通过网络打印机等设备进行接口上的二次开发进行对判决文书的实时打印,并让犯罪嫌疑人现场签字确认等。

    6、集中控制系统
        集中控制系统所具有的控制功能,当开庭时,可以实现控制法庭的设备电源开启,如电脑、显示器、电视机、投影机、投影银幕的下降、开启灯光、关闭窗帘、开启录像存储、等等一系列操作,这些操作都是有集中控制系统自动完成,当庭审结束时,发出关机指令,前面所说的设备均进行关闭的自动操作。这些操作也可以通过网络来远程控制。集中控制系统可以提供最高效、最便捷的操作模式。

    7、记录存储系统
        数字法庭数据存储系统,它直接地影响数字法庭数据的安全性、完整性和可用性,因此只有紧密结合实际需求才能设计出一套切实可行而又行之有效技术的方案,我们对数字法庭行业的需求做了认真的分析研究,并且将用户地具体需求一步步地细化,然后结合其他地区存储区域网以往网络集成的经验,从而制定了本方案。整个庭审记录系统共7路标清视频输入和1路HD-SDI高清输入,所有视频信号输入均实时储存在大容量硬盘中,同时实时传送到服务器中储存。

    六、庭审系统管理软件

    功能描述
         法院数字庭审系统管理软件是用于我司生产的庭审系统设备配套软件,用于法庭内部人员个人信息管理、案件信息管理、设备信息管理、系统信息管理。可以方便法庭书记员现场案件记录和球机角度切换。
        该系统软件根据法院庭审的需求,结合实际采用最直观明了的方式,高效、简洁的管理法院工作人员的多种信息的管理,提高法院工作人员的工作效率,方便法院工作人员文档、视频资料的整理。

    1、系统平台登录
         法院有权限的管理人员输入对应的网址并输入用户名密码,可以登录庭审管理系统主页,如下图:(界面图略)
    从以上法院庭审管理系统可以看到有以下几大功能模块:(界面图略)
    2、个人信息管理
         用户可以在此功能模块修改个人的详细信息、修改密码、获取个人信息、安排个人的计划任务。
         在此模块可以修改用户的详细资料及修改密码,以及添加、删除用户等,如下图:(界面图略)
    3、案件信息管理
         用户可以在此功能模块查看所有案件信息和个人相关的案件信息。(界面图略)
    查询未审案件;(界面图略)
    也可以选择查询所有案件;(界面图略)
    对新增案件可以随时添加;(界面图略)
    也可以查询已审案件的笔录状况;(界面图略)
    4、设备信息管理
         用户可以在此功能模块查看系统的所有硬件设备,如球机、话筒、硬盘录像机等,并针对设备进行设置。(界面图略)
    如输入设备的话筒配置管理:(界面图略)
    球机配置管理:(界面图略)
    硬盘录像配置管理:(界面图略)
    设备中控管理:(界面图略)
    法院多个法庭设备配置管理:(界面图略)
    可以设置网络直播通道:(界面图略)
    5、系统信息管理
         对用户的操作进行查询管理(界面图略)
         具有书记员笔录模块,左侧为word速记页面,右侧为视频显示界面,如下图:(界面图略)
         退出系统,只要点击首页,右上方的退出按钮即可,如下图: (界面图略)

    附录:法院数字庭审系统产品术语

    一、术语定义:
    音视频数据:可以在计算机网络上传输的数字化的图像和声音;
    多媒体示证:运用多媒体示证系统将收集的证据按庭审进程展示在庭内显示设备上;
    庭内显示设备:包括液晶显示器、等离子显示器、大屏幕投影机等可以显示庭审影像和举证内容的设备;
    网络直播:音视频数据在网络上的实时播放;
    网络点播:录制在专用存储设备上的音视频数据通过网络按客户的要求播放;
    庭审主设备:完成数字庭审系统庭审采编录播功能的主要核心设备;
    异地举证:异地(庭外)证人通过网络将声音和图像传入庭内,并可以和法官及原、被告双向对话的举证过程;
    网络开庭:分布于不同地域的几个法庭在同一时间通过网络协同完成同一个庭审活动;
    语音激励:视频显示的主画面能随发言人的变化自动切换的技术;
    多码流:对采集的图像采用多种不同码流进行编码,分别适用本地高清存储和网络不同带宽传输;

    二、数字庭审系统系统基本功能
    1、庭审速录
        庭审的速录过程是庭审中的一个重要环节,应采用必要的技术措施,为庭审笔录提供便捷并确保可靠。具体功能描述如下:
        笔录信息的模板功能,根据案件类型的不同可以预先设置不同的模板,方便书记员的录入,提高效率。笔录信息的自动保存功能,笔录信息必须在书记员电脑、服务器上同步保存,其一为确保在庭审过程中所有数据信息的同步性,其二是防止意外情况时所有数据的丢失。
    2、庭审音视频的采集、存储、播放
        前端各路摄像机的视频信号、拾音器的音频信号输入到庭审主设备,通过庭审主设备进行数字合成、语音激励视频跟踪及实时光盘刻录,保证整个庭审过程录像的同步性、完整性和流畅性,并采用先进的音视频数据压缩算法,经授权的用户在连入法院专用网络的计算机上可收看庭审现场实况。具体功能描述如下:

    音视频编码:视频压缩算法应采用H.264压缩方式。

        支持语音激励视频跟踪功能,可分别通过软件或硬件上的按钮直接进行语音激励的手动/自动切换及手动画面激励,保证整个庭审过程音视频的同步性、完整性和流畅性。
        语音激励的优先级设置功能,根据设定的优先级不同可按优先级的高低自动切换画面;激励功能还要有多个延时时间可设定,当两个相同优先级的陈述人讲话时,只有在前一个陈述人讲话停顿的时间超过所设定的延时时间,激励功能才能自动切换到下一个陈述人画面,避免发生争吵时的激励画面来回切换;如果没有人讲话,经过设定的延时时间后系统自动切回默认主画面。
        多种画面分割模式,可根据大、中、小法庭实际摄像机数量设置不同画面分割模式,支持1/4/6/8/9/10画面的分割模式。
        庭审视频的采集功能,支持画面拼接合成录制模式和画面分路单独录制模式,通过简单的设置就可实现两种模式的选择,满足不同场合的用户需求。
        视频展台、当事人自备电脑等的VGA示证信号应使用VGA硬件方式采集,以保证示证数据资料的清晰。
        视频分辨率支持1080P、720P、D1/CIF等多种模式。根据实际带宽和质量要求不同传输的码流要求可调。
        在内网直播中,视频压缩采用H.264,要求能实现在法院局域网内采用1路D1多画面分割加2路CIF模式直播,在互联网直播中,视频压缩采用WMV9,采用1路CIF。
        在内网点播中,要求能实现在法院局域网内1路D1多画面拼接+2路可选CIF模式,在法院内点播采用1路D1多画面拼接传送模式。
        设备应支持用户在存储服务器上可选择的存储要求:默认为1路D1多画面拼接,特殊情况时用户可选择1路D1多画面拼接+2路可选CIF模式。
        直播的音视频数据采用先进的多码流自适应传输技术,以适应在不同带宽下实现最佳观看效果。
        庭审音视频参数调整功能,保证在不同的环境下,庭审音视频质量最优。
        支持庭审音视频及笔录的同屏保存及事后的同屏校对,保证庭审过程的同步性。
        光盘刻录:支持光盘实时同步刻录和事后刻录两种方式,采用满足H.264/MPEG-2的存储标准,刻录的光盘应为多媒体视听数据光盘,包括庭审全程录音录像以及庭审笔录、电子示证数据等,实行“一案一盘”,便于后期管理和维护。
    3、多媒体示证和异地举证
        打造一个功能完善、操作便捷、适用于各种证据类型的庭审证据展示系统。通过这一系统,规范举证程序,提高举证的效率,增强电子证据举证的可视性,使旁听席上能听得清楚、看得明白。当庭采录的证据可进入数字庭审系统系统的音视频资料库,实现各类证据的数字化,为案件卷宗的数据化奠定基础。具体功能描述如下:
        支持当事人自带电脑举证、网上证据引用、远程证人举证等功能;举证的内容在法官的认可下可以在庭内显示设备上同步输出,同时自动采集成数字音视频数据,与庭审数据同步保存。
    4、庭审文档协助功能
        根据庭审特点,采用先进的即时标记技术、文字叠加技术、真迹签名技术,保证庭审信息的完整性、真实性及有效性。具体功能描述如下:
        庭审音视频资料重点段落即时标识功能:保证庭审过程中对当事人、法官任何重点的发言,举证过程等进行打点;方便事后对重点段落的查找,笔录的整理和校对。
        提供法律法规库:在庭审过程中,法官可以随时通过系统查阅相关法律法规,提高庭审效率。
    5、集中控制和管理
        采用集中控制室对各个法庭进行统一管理和实时监控,以保障庭审的顺利进行。对外围设备采用智能化集中控制,管理人员可以通过授权的网络终端实现对法庭内各外围设备的实时控制。具体功能描述如下:
        集中管理功能,在法院中心控制室可以管理各个法庭(同一厂家)的数字采编等主要设备,监控各个法庭的工作状态,必要时可代替法庭端进行操作。
        如设备为PC模式,设备应具有一键自动恢复功能,当法庭内的庭审主设备更换之后连入网络,用户只需简单的按下恢复按钮,系统便会立即从服务器端获取原有设定信息,自动恢复原有设定。
        在线提醒功能:在特殊情况下,可以通过文字、手写电子白板、语音给予法官提醒。
        集中控制系统:整个系统采用智能化集中控制系统控制,书记员、管理员通过该系统能便捷操作整个法庭的外围设备(包括DVD、录象机、投影机、电动投影幕、窗帘)。其控制功能包括各种信源的状态、矩阵的状态、输入及输出选择、投影机开关、投影幕升降,室内照明的调整、音量、窗帘的调整等等。还可进行固定场景的设置、单键触发一系列指令。

    三、平台管理功能
    1、系统拓扑
        法院数字庭审系统系统以庭审统一管理平台为中心,各级法院部署本地数字庭审管理平台,要求对本地庭审系统采用统一化界面,这样可明确法院庭审的功能需求,可规范庭审相关重要数据统一接口,是后期数据管理、整合的前提,也是后期统一管理、升级的重要保证,同时能为审判人员的培训和使用提供便捷。并要求本地庭审设备采用统一压缩编码格式H.264,为平台建设提供数据源保障。为法院综合信息管理系统建设统一的开放接口,法庭庭审的相关信息资料由平台接收处理,并统一保存在中心数据库。采用分布式存储和集中存储相结合方式处理法庭庭审的音视频数据,为法院今后大量的庭审音视频数据的处理打好基础。

  • 2、功能描述

    对现有数字庭审产品统一归口管理:
    本地庭审的统一界面管理功能: 对本地庭审系统统一化界面,能统一归口管理各种产品的本地庭审软件,平台在界面中提出统一功能要求,厂家应对其中必要的功能项提供接口。
    对单一法院内所有法庭集中管理控制功能:在法院中心控制室可以管理各个法庭(各法庭可为不同厂家设备)的数字采编等主要设备,监控各个法庭的工作状态,必要时可代替法庭端进行操作。
    权限分配管理功能:系统以用户组的方式进行管理,可以设置法官、书记员等用户权限,每个用户只能查看自己所属用户组的相关案卷、现场直播、庭审录像以及电子笔录等。
        对进入平台每一个法庭的庭审主设备进行登记、归档、确认和管理。
    日志管理功能:包括管理端日志、客户端登录日志、直播/点播日志;根据不同的日志类型提供对应各字段内容的查询。
    统计分析功能:能对庭审直播/点播总体情况、案件分布情况、用户登录情况进行统计,按需生成相应报表。

    庭审信息的文档管理:
    庭审数据、资料的分布式管理功能:能自动或定时向相应庭审音视频数据存储服务器规范上传每次庭审音视频数据,同时自动向平台相关数据库传送相关检索所需字段信息,并统一归档,权限用户能按关键字段进行查询及播放。
    支持庭审音视频数据存储、备份功能,庭审的音视频数据应采用分布式存储与集中存储相结合的方式,保证庭审音视频数据的安全性。
    能自动对数据一致性做定期检查和报警。
    庭审信息资料检索功能:可以根据案件号、案件性质、开庭地点、承办部门、承办人、审判组织成员、当事人及庭审时间范围进行检索。
    庭审数据资料管理功能:包括文字数据资料管理及相关的庭审活动的音视频数据资料管理,提供对庭审文档数据、音视频数据进行存储和备份服务。具体为法院庭审过程中的文档数据、音视频数据进行智能编辑、自动归档及回放功能。

    庭审网络直播、点播功能:
        构建法院流媒体服务器网络,保证在现有法院网络环境中多客户量访问时的并发数要求。保证法院系统内,在有授权权限的情况下,可进行案例分析和案例讨论。
        构建互联网直播平台,有选择地向社会公众直播一些有重大社会影响案件的开庭实况。

    与其他应用系统的无缝连接:
    提供同其他应用系统的接口:在目前应用中,该平台应与审判管理系统实现无缝连接,既要从审判管理系统取得相关的案件信息资料,又能将庭审过程中有价值的数据反馈给审判管理系统。在平台顺利实施和推广后,将会与法院其它应用系统更紧密的连接。

    四、各终端系统功能描述
    1、庭审活动中法官通过其法庭上的计算机,可以:
    1) 查看庭审活动预案、相关案情资料;
    2) 查看相关法律法规文件;
    3) 查看相关案情的音视频数据;
    4) 查看当庭的实况音视频;
    5) 查看异地法庭的实况音视频,实现异地开庭和远程作证;
    6) 查看当事人各方计算机举证内容;
    7) 查看实物展台的举证内容;
    8) 能够和后台进行实时的信息沟通;
    9) 能够查看参与庭审的当事人身份信息。
    2、庭审活动中书记员通过其书记员席上的计算机,可以:
    1) 完成庭审前准备;
    2) 对参与庭审人员的身份信息进行确认,并保留身份证扫描信息;
    3) 速录庭审活动;
    4) 通过庭内显示设备与当事人核对庭审速录;
    5) 语音激励的自动/手动切换及优先级设置;
    6) 音视频参数的调整;
    7) 庭审过程的实时光盘刻录;
    8) 控制音视频和举证内容在庭内显示设备上同步输出;
    9) 控制庭内庭审主机、矩阵、灯光、窗帘、门禁及投影等设备。
    3、在原、被告席上设有网络和设备接口,庭审活动中原、被告在法官的允许下,通过其自带的计算机,可以:
    1) 在英特网上获取相关资料;
    2) 将准备好的资料(文字、图片、视频)通过庭内显示设备输出。
    4、庭外的有关人员在获得授权的情况下,通过法院内部的计算机网络或法院系统专网,可以:
    1) 查看相关案情的文字、音视频数据;
    2) 查看庭审的当庭实况直播;
    3) 查看庭审的当庭举证内容;
    4) 查看相关庭审实况的音视频。




    可选配套设备:

    ▲ 智能话筒混音器(专为数字庭审系统、会议系统研发)

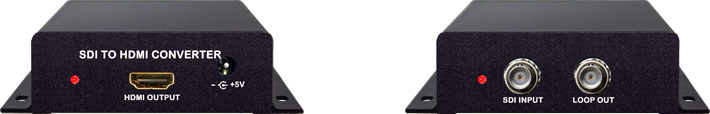

  • ▲ SDI转HDMI

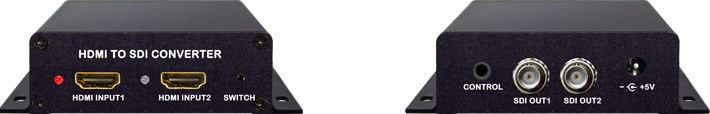

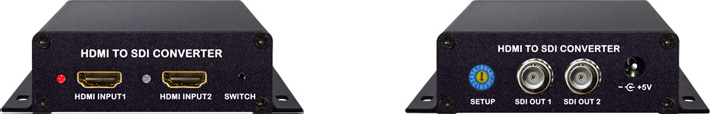

  • ▲ HDMI转SDI




  • ▲ HDMI转SDI (频率、分辨率可设置,切换不黑屏,专为高清数字庭审系统、会议系统研发)
    庭审系统中原告、被告、证人、嫌疑人、法官讲话不断切换画面,不断的黑屏能忍受吗!!!采用本转换器有效解决了黑屏问题。

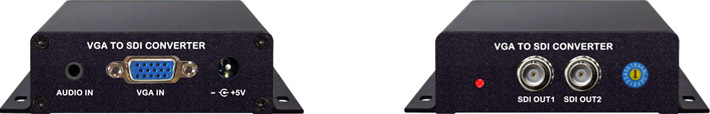

  • ▲ VGA转SDI (频率、分辨率可设置,切换不黑屏,专为高清数字庭审系统、会议系统研发)
    庭审系统中原告、被告、证人、嫌疑人、法官讲话不断切换画面,不断的黑屏能忍受吗!!!采用本转换器有效解决了黑屏问题。

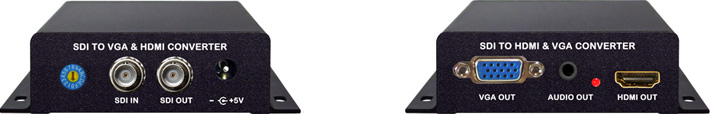

  • ▲ SDI转VGA & HDMI (频率、分辨率可设置,切换不黑屏,专为高清数字庭审系统、会议系统研发)
    庭审系统中原告、被告、证人、嫌疑人、法官讲话不断切换画面,不断的黑屏能忍受吗!!!采用本转换器有效解决了黑屏问题。






    信源XY9600全高清数字庭审系统主机主要技术参数

  • 型      号

    XY9600

    SDI输入(或VGA/HDMI/
    DVI/ YPbPr等)

    16路,BNC接口(或VGA/HDMI/DVI/YPbPr等),输入阻抗:75Ω(可选用我司信号转换器,输入VGA/HDMI/ DVI/ YPbPr等其他格式的信号)

    SDI输出(或VGA/HDMI/
    DVI/ YPbPr等)

    16路矩阵输出(或VGA/HDMI/DVI/YPbPr等):8路BNC接口全高清输出,8路全高清录制,阻抗:75Ω。(可选用我司信号转换器,输出VGA/HDMI/ DVI/ YPbPr等其他格式的信号)

    音频输入

    5路BNC混音输入,阻抗:>10KΩ,信号类型:双声道,平衡/非平衡

    音频压缩

    G.711a

    音频输出

    4路BNC,阻抗:>470Ω,信号类型:双声道,平衡/非平衡

    RS232控制

    4路串行控制接口:9针D型接口

    RS485控制

    4路,支持多种协议

    IR控制

    5路,自学习红外控制

    网络接口

    2路RJ45 10M/100M/1000M自适应以太网口

    USB接口

    2路USB接口

    主处理器

    工业级嵌入式微控制器,实时录像实时回放,多人网络操作

    录像保存

    本机SATA接口硬盘、eSATA、网络

    数据备份

    网络备份、SATA刻录

    操作系统

    嵌入式LINUX操作系统

    图像编码

    H.264(High Profile)

    预览显示界面

    支持1/4/6/8多画面切换显示模式

    电源

    电源:100VAC~240VAC, 50/60 Hz, 6A国际自适应电源

    工作温度

    0℃ ~ +55℃(工作环境温度:-10℃ ~ +55℃)

    工作湿度

    10%-90%(相对湿度:20% ~ 95%)

    尺 寸

    宽440×高89×深430mm(不含耳朵) (2U机箱)

    重 量

    9.1KG(不含外包装)


    注:SDI是无延时无压缩全高清信号,采用视频线传输,最大的好处是安装工程很方便。丰富的信号转换器,可以适用于任何输入输出设备的信号输入、输出。我司研发有HDMI转SDI、SDI转HDMI、VGA转HDMI、SDI、AV转HDMI等系列转换器。
