产品详细信息
XY6800-H 系列高清多媒体中央控制系统
1
1
1



    • ▲ 操作界面简洁,全贴片(SMT)工艺非常稳定可靠免维护
      ▲ 多路
      VGA、HDMI输入,多路VGA、HDMI输出
    • 1 路复合视频输入输出
      1 路投影机RS232、红外双控制,可升级为2路投影机独立控制
    • 1 路话筒输入,低噪音高保真芯片混音处理,话筒音量调节
      1 路银幕控制,可升级为2路银幕独立控制
      面板控制,网络远程控制,电脑软件界面控制
    • 投影机延时保护
    • 投影机防盗报警输入,报警信号输出
    • 一键通:打开电源,同步开投影机,下降银幕
    • 与信源读卡电控讲台配合,插卡即用,拔卡即走
    • 可扩展一键同步启动、关闭电脑
      可扩展2X50W内置数字功放
    • 所有网络中控集中群控

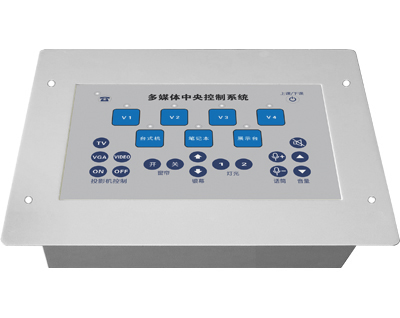

    (XY6800H系列高清中控面板)

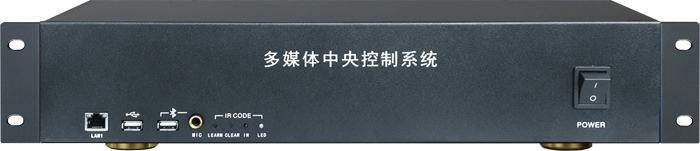

(可扩展2X50W内置数字功放)

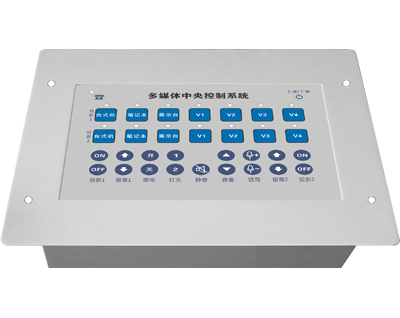

(XY6800HN+矩阵输出高清型网络中控面板)

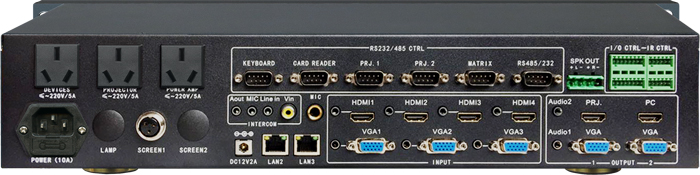

(HN+增强型中控可控制2台投影机显示不同信号的图像,并可独立控制2副银幕的升降)





    XY6800-H系列高清型多媒体中央控制系统主要参数



    主要功能/中控型号
    XY6800-H
    高清标准型
    XY6800-HN
    高清网络型
    XY6800-HN+
    高清增强型
    HDMI/VGA切换分配

     4HDMI输入,3VGA输入,2HDMI输出,2VGA输出,可扩展为矩阵输出

     XY6800-HN+为矩阵输出:即HDMI1与HDMI2间为矩阵输出,VGA1与VGA2间也为矩阵输出, HDMI1与VGA1间为分配输出,HDMI2与VGA2间输出也为分配输出

    音频切换
    XY6800-H系列为6 路双声道音频切换输入),2 路输出
    投影机RS232控制
    2 路独立控制
    银幕控制
    2 路独立控制
    投影机红外控制
    2 路独立控制
    投影机延时保护
    一键通功能
    数字功放
    ○ 内置2X50W数字功放可扩展
    一键开台式电脑
    数字总音量调节
    话筒输入及话筒数字音量调节
    灯光、窗帘控制
    远程双向语音对讲
    ×
    远程音视频监控
    ×
    网络远程集中控制
    ×
    ● 多网络口可扩展
    ● 多网络口可扩展
    体积重量
    宽440(不含耳朵)×高88×深220mm,净重4.9KG



    注:● 表示有此功能;○ 表示该功能可以扩展;× 表示无此功能








  • XY6800-H 系列网络中控主要功能介绍
  •
  • 系统拓扑图
  •
  • XY6800-N网络中控主要功能(网络控制部分)  多媒体教室远程开启/关闭通过总控制室,可以对多媒体教室进行远程启动,从而让教师上课前,设备即进入预备状态;可以对多媒体教室进行远程关机,即便教师下课忘了操作,可以很快地被正常关闭,免去了专人和一大把钥匙。管理员在总控制室、办公室等任何校园网内都能进行远程控制。

  •


  • ▲ 电脑远程开关机  可以实现远程开启电脑和远程软关机,方便了老师的使用。
  •
    ▲ 设备状态的自动检测  可以检测投影机的实际使用状况,许多网络中控都是将教室开启时就设定投影机为开启,而实际上投影机并不是在整堂课都在使用,因此,造成投影机灯泡使用时间的记录不真实。实时检测每个教室的电脑及其他设备的使用状况,并通过网络传送到总控制室,使每个教室的状况一目了然。
  •
    ▲ 远程设备实时控制功能  控制可以远程控制教室的中央控制系统,实现如投影机开关、银幕升降等,控制面板上的所有功能都能在网络控制上实现。所有切换功能都是实时进行反馈,克服了有些网络中控非实时反馈带来的管理系统显示切换与实际结果不一致的混乱结果。
    ▲ 课表功能(实现网络中控无人值守)   管理系统可以根据课表对教室进行自动控制。如:根据课表,某教室有课,管理系统可以自动在上课前打开该教室的中控,使教室设备处于预备状态,若下一节没有课,管理系统可以在下一节上课后关闭中控和投影机等设备,实现网络中控无人值守。

  •


  • 管理软件可以自定义设定教室开机自动启动的功能。

  •


  • ▲ 批处理功能  管理系统可以对所选定教室进行统一的控制,可以选定一个组的所有教室或整个学校的全部教室,然后执行“全开”,即可打开选定组教室或全部教室的中控及设备,执行“全关”即可关闭选定组教室或全部的中控及设备,从而免去了一个个打开和关闭的繁琐工作。当教室全部不上课后,管理员只要执行一次全关,不管教室处于何种使用状态,全部教室都将安全关闭所有设备,使管理员管理多媒体教室非常轻松。

  •


  • ▲ 跨网段控制  对于网络中控能不能跨网段非常重要,因为一般联网电脑IP地址常常设定为自动获取,如果网络中控也在该网段,就会出现IP地址冲突,使教室控制失灵(无法控制),必须要查出哪台电脑造成,给管理员在管理中带来经常性的不必要麻烦。因此,需要将网络中控设定为特殊的网段,对于规模较大的学校,为了管理上的方便,根据不同的系、院或部门,可能设定不同几个网段,必须要求网络中控具有跨网段控制能力。
  •
    ▲ 多管理员远程值守管理  可以有多个管理员在任何联网电脑上共同管理全校所有网络中控,一般网络中控都是只能一个管理员进行管理,而且必须在控制室中管理,有很大的局限性。
  •
  • ▲ 远程视频观摩教学及双向语音对讲 管理员对每个教室老师在多媒体教学中碰到的问题进行远程协助。
  • 远程音视频监控(观摩)  管理员或有权限的校长、教务处长等对每个教师的实际课堂教学音视频进行实时远程监控或观摩学习(用户可选择多画面、全屏单画面,单一小画面观看)。

  •


  • ▲ 管理员、教室权限设置  系统可设置管理员或操作员的不同管理权限:管理员具有全部权限,而操作员只有经过管理员的授权才能进行教室管理操作,而不能进行教室管理、教师管理、用户管理、课表管理等的设置。

  •


  • ▲ 防盗报警功能  当出现VGA线被剪断等非法行为时,管理端就会实时反馈报警。
  • 投影机使用时间记录实时记录投影机实际的使用时间,该时间是投影机真正的使用时间,而不是中控的开关机时间。
  •
  • ▲ 日志功能  任何操作和教室的使用情况,都留有日志,对于关键设备,系统数据库详细记录使用情况和使用者,对设备的保养和维护都十分方便。



  • 可选配件:


    ▲ 桌面辅助面板

    辅助面板专为配合XY6800系列中控,用户带着手提电脑,信号输入输出很方便接入中控。
    辅助面板装有:
    读卡器:使用户能做到插卡即用,拔卡即走,IC读卡器兼容校园一卡通卡。
    网络接口、USB口、VGA接口、音频接口、视频接口、话筒接口:使用户在使用中不需要插到中控后面板,做到轻松使用。
    电子白板USB长线驱动、USB切换分配:手提/台式电脑控制电子白板自动切换(手提电脑优先)。






  • ▲ 无线触摸屏(10.1寸WIFI收发)




  • 信源中控功能解释:

    ▲ 台式电脑显示独立输出:当中控VGA信号输入切换到手提电脑或数字展台时,显示器仍显示台式电脑的图象,而投影机显示为手提电脑或数字展台的内容
  • ▲ 一键通:当中控写码时写入一键通功能,用户开启中控电源时,投影机同时开机,银幕下降。
  • ▲ 单键开关机:使用中控时,按下电源,中控进入使用状态,使用结束,关闭电源开关,其它如关投影机、升银幕、延时散热、切断全部电源等均由中控自动完成。
  • ▲ 刷卡(或插卡)即用关门(或拔卡)即走:信源中控(普通中控或网络中控)与信源刷卡电控系统配合,用户只要用授权卡刷一下,讲台电控门全部联动打开,中控开启,向设备供电,进入使用状态。使用结束,只需将讲台门关上,不需任何其它操作,中控及电控系统就会自动关投影机、升银幕、延时散热、关设备电源,连中控的电源也关断(网络中控网络接收部分除外)。
  • ▲ 电子白板长线驱动:USB线控制距离规范为5米自由,超过5米,控制信号快速衰减,出现USB设备不能识别或时好时坏现象。信源中控内置长线驱动电路,UBS线可以延长为15米以上,有效解决了USB信号时好时坏现象。
    ▲ 手提/台式电脑自动切换控制电子白板:当连接手提的USB线插入中控前面板的“电子白板”USB口时,原来由台式电脑控制电子白板即刻转为手提电脑控制。当手提电脑USB线拔出,白板控制又迅速切换回台式电脑控制。





    XY6800-H系列多媒体中央控制系统主要参数



    主要功能/中控型号
    XY6800-H(/A/B/C/D)
    高清型
    XY6800-HN(/A/B/C/D)
    高清网络型
    XY6800-HN+(/A/B/C/D)
    高清网络增强型
    HDMI/VGA切换分配

      XY6800-H高清系列可选配:
      /A型:6 VGA输入,                         4 VGA分配输出
      /B型:6 VGA输入,                         2 VGA,2 HDMI分配输出
      /C型:3 HDMI输入,2 VGA输入,      4 VGA分配输出
      /D型:3 HDMI输入,2 VGA输入,      2 VGA,2 HDMI分配输出
      XY6800-HN+为 2 组矩阵输出,即OUT1与OUT2间为矩阵输出,OUT1的2输出和OUT2的2输出均为分配输出

    音频切换
    XY6800-H系列为7 路双声道音频切换输入),2 路输出
    投影机RS232控制
    2 路独立控制
    银幕控制
    2 路独立控制
    投影机红外控制
    2 路独立控制
    投影机延时保护
    一键通功能
    一键开台式电脑
    数字总音量调节
    话筒输入及话筒数字音量调节
    灯光、窗帘控制
    远程双向语音对讲
    ×
    远程音视频监控
    ×
    网络远程集中控制
    ×
    ● 多网络口可扩展
    ● 多网络口可扩展
    体积重量
    宽440(不含耳朵)×高88×深220mm,净重4.9KG



    注:● 表示有此功能;○ 表示该功能可以扩展;× 表示无此功能
