产品详细信息
HD220 HDMI 转SDI 转换器(可变频,快速切换不黑屏)
1
1
1


  •

    主要特点:


    ▲ 将HDMI 信号无损转换成HD-SDI信号,最高支持达1080P/60Hz

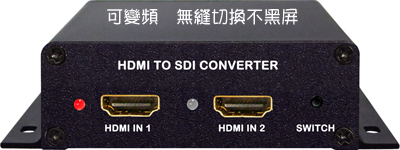

    ▲ 2路HDMI 信号切换输入

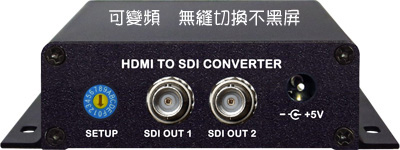

    ▲ 2路HD-SDI 信号分配输出,其中1路可以作为中继输出,增加信号传输距离
    ▲ HD-SDI 输出可变频,无缝切换输出不黑屏,适应不同显示设备,非常适合于法院庭审系统,视频会议系统(如球机的1080P/30Hz显示器不能显示,可以通过编码开关调整为显示器能显示的1080P/60Hz或720P/60Hz)
















  •




  • ▲ HD-SDI 输出分辨率和刷新频率非常方便设置,在对照表上找到需要的分辨率 和刷新频率,用小螺丝刀旋转编码到相应的编号上就可再也不用为某些设备不能显示而发愁了
  • ▲ 输入信号切换快速输出,再也不用担心出现烦人的几秒至十几秒的黑屏现象






HDMI TO HD-SDI是一款专用于HDMI信号切换转换为HD-SDI信号的设备。可方便地将HDMI信号转为HD-SDI信号(1080P/60Hz)。
分配输出2路HD-SDI信号
具有HDMI切换及连接LED指示
HD-SDI信号远距离传输解决方案:HD-SDI信号全数字传输,无干扰,不偏色,高清效果好,施工安装方便,成本低
VGA传输的是模拟信号,一般上线长不能超过15米,否则信号衰减严重,模拟信号传输易受到外界干扰,表现为图像不清晰,重影严重,出现严重的雪花点现象,一般只能作为近距离使用。而采用HDMI接口的图像达到高清,但传输距离一般也不能大于10米,当大于10米时,信号衰减很厉害,而且HDMI长线价格也不菲,这是广大工程公司碰到最头痛的难题。而采用HDMI TO HD-SDI转换器,中间采用普通的视频线传输,再经HD-SDI TO HDMI转换输出,就可以既能长距离传输,又达到高清图像,传输距离理论上可以达到100米,广播级能达到150米。

用HDMI转HD-SDI,传输线缆采用普通视频线,再由HD-SDI转HDMI连接显示设备(如投影机、大屏幕电视机、显示器)是解决既要长距离传输又要达到高清图像,不失为较好的解决方法。



SDI长线传输全高清信号特点:全高清画面,采用75-5或75-3视频线,施工方便,成本更低






  •

    HDMI TO HD-SDI转换器规格参数

    HDMI视频信号输入

    信号输入格式

    HDMI高清晰度数字多媒体信号

    HDMI 版本

    HDMI 1.3,向下兼容

    连接器

    标准HDMI-A

    HDMI带宽

    24bit~30bit,最高支持1080P

    SDI视频输出

    输出信号

    SD-SDI HD-SDI 3G-SDI 高清串行数字视频信号

    输出分辨率

    1080P/60Hz 1080P/50Hz 1080P/30Hz 1080P/25Hz 1080P/24Hz 1080I/60Hz 1080I/50Hz 720P/60Hz 720P/50Hz 720P/25Hz 720P/24Hz 1680×1050 1600×1200 1440×900 1366×768 1280×1024 1024×768

    连接器

    BNC 接口

    信号幅度

    800mV±10%(75Ω)

    阻抗

    75Ω

    一般规范

    电源

    DC5V/1A

    功率

    <3W

    尺寸

    铝合金外壳 104×93×28mm(不含包装)

    重量

    180g

    工作环境

    温度:-10℃~55℃  湿度:<90%RH(无凝露)
