产品详细信息

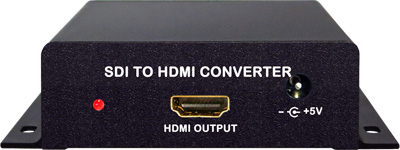

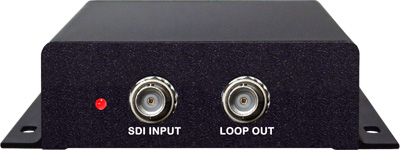

HD300 SDI转HDMI转换器
1
1
1


  •

    主要特点:

    ▲ 全面支持SDI、HD-SDI、3G-SDI各种分辨率SDI信号输入
    ▲ 将HD-SDI信号无延时无损转换成HDMI信号,最高支持达1080P/60Hz
    ▲ 输入输出信号同步跟踪
    ▲ 支持一路环路输出HD-SDI,可以作为级联,延长输出距离
    ▲ HD-SDI内嵌音频解嵌,再嵌入到HDMI输出







  •




HD-SDI TO HDMI是一款专用于HD-SDI信号转换为HDMI信号的设备。可方便地将HD-SDI信号转为HDMI信号(最高1080P/60Hz)
具有1路HD-SDI环回输出,接其他具有SDI的显示设备或供用户中继输出
具有连接状态LED指示

HD-SDI即高清SDI,是对广播电视技术领域的数字演播室串行数字接口(SDI,Serial Digital Interface)的扩展,该接口采用同轴电缆,以BNC接口作为线缆标准,有效距离为100米,是高清信号中等距离传输的最佳选择。HD-SDI的提出则起源于演播室视频的数字化传输需求,它采用的是无损的非压缩视频传输技术,对提高监控图像的质量是极有帮助,而且HD-SDI传输信号无压缩损耗无延时,在公认的图像质量最优的广播电视演播室用高清摄像机即采用了HD-SDI传输。北京奥运期间,所有场馆的高清电视转播也采用的就是HD-SDI高清视频传输方式。
目前高清信号传输主要有:SDI、HDMI、DVI、YPbPr、VGA几种,后两种是传输模拟高清。采用SDI传输高清信号,具有比其他几种方式的最大优势是:
HD-SDI信号传输采用普通同轴电缆(如安防中常用的75-5、75-3的视频线):BNC接口连接,对于低分辨率视频升级到高清视频的改造工程,不需要重新布线。
安装施工方便:只要使用一根同轴电缆线就可以完成图像和声音的远距离传输。
传输距离远:传输距离能达到100米,广播级能达到150米。多个转换器连接,可以达到几百米的传输距离。采用HDMI、DVI、VGA、YPbPr传输距离十几米就会影响图像质量。
成本低:HDMI长线价格不菲,VGA线也比同轴电缆贵得多。
全数字传输:无干扰,不偏色,无压缩不损耗,无延时,高清效果好。





SDI长线传输全高清信号特点:全高清画面,采用75-5或75-3视频线,施工方便,成本更低

当用户需要长距离传输信号,推荐办法如下图:采用我司生产的HDMI转HD-SDI(或VGA转SDI)的转换器连接电脑HDMI(或VGA)信号输出,传输线缆采用普通75-5(或-3)视频线,再经HD-SDI转HDMI(或VGA)的转换器连接到显示设备(如投影机、大屏幕电视机、显示器),这样就能解决既要长距离传输又要达到高清图像。








  •

    HD-SDI TO HDMI转换器规格参数

    SDI 视频信号输入

    信号输入/输出格式

    SD-SDI HD-SDI 3G-SDI 高清串行数字视频信号 1路SDI环出

    输入分辨率

    最高支持达1080P/60Hz
    支持分辨率:480I@60  576I@50  720P@24/25/30/50/60 1080I@50/60  1080P@24/25/30/50/60

    连接器

    BNC 接口

    速率

    270Mb/s 1.485Mb/s 2.97Gb/s

    信号幅度

    800mV±10%(75Ω)

    阻抗

    75Ω

    HDMI 视频输出

    输出信号

    HDMI 视频信号

    输出分辨率

    自动跟踪输入信号的分辨率和刷新频率,最高支持达1080P/60Hz
    支持分辨率:480I@60  576I@50  720P@24/25/30/50/60 1080I@50/60  1080P@24/25/30/50/60

    连接器

    HDMI-A

    信号幅度

    800mV±10%(100Ω)

    阻抗

    100Ω

    一般规范

    电源

    DC5V/1A

    功率

    <3W

    尺寸

    铝合金外壳 104×93×28mm(不含包装)

    重量

    180g

    工作环境

    温度:-10℃~55℃  湿度:<90%RH(无凝露)
