产品详细信息

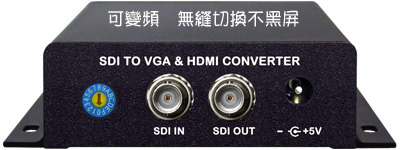

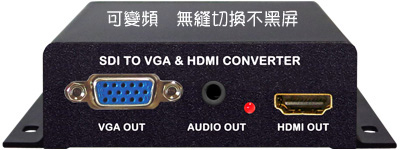

HD320 SDI 转HDMI+VGA转换器(可变频,快速切换不黑屏)
1
1
1


  •

    主要特点:


    ▲ 全面支持SDI、HD-SDI、3G-SDI各种分辨率SDI信号输入
    ▲ 将HD-SDI 信号无损转换成VGA和HDMI 信号,最高支持达1080P/60Hz
    ▲ 支持一路环路输出HD-SDI,可以作为级联,延长输出距离
    ▲ HD-SDI 输入信号自适应
    ▲ HD-SDI 内嵌音频解嵌,并由模拟立体声音频输出
    ▲ VGA及HDMI 输出可变频,无缝切换输出不黑屏,非常适合于法院庭审系统,视频会议系统(如球机的1080P/30Hz显示器不能显示,可以通过编码开关调整为显示器能显示的1080P/60Hz)
    ▲ 不黑屏输出,克服普通转换器的切换黑屏现象
    庭审系统中原告、被告、证人、嫌疑人、法官讲话不断切换画面,不断的黑屏能忍受吗!!!采用本转换器有效解决了黑屏问题。


















  •



  • ▲ 1路HD-SDI信号输入,1路HD-SDI信号同步输出,支持级联,支持3D-SDI
    ▲ HD-SDI输入信号自适应
    ▲ 输入信号切换快速输出,再也不用担心出现烦人的几秒至十几秒的黑屏现象

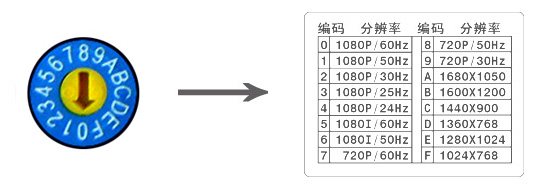

  • ▲ HDMI输出分辨率和刷新频率非常方便设置,在对照表上找到需要的分辨率 和刷新频率,用小螺丝刀旋转编码到相应的编号上就可再也不用为某些设备不能显示而发愁了
  • ▲ 输入信号切换快速输出,再也不用担心出现烦人的几秒至十几秒的黑屏现象



    应用领域:

  • ▲ HD-SDI信号转换成VGA信号和HDMI信号的场合

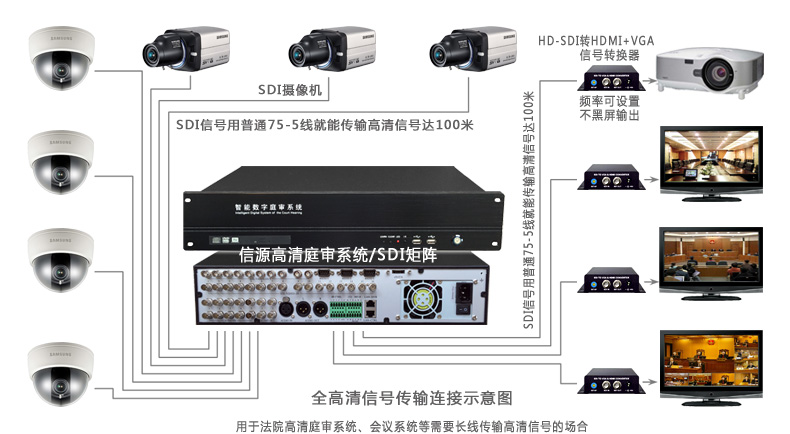

    ▲ 高清信号长线驱动:高清信号主要有HDMI、DVI、VGA、YPbPr等,但这些信号都存在长线驱动信号严重衰减现象,而且HDMI、VGA长线布线难度高,线缆成本也很高。采用我司生产的HDMI(VGA)转HD-SDI和HD-SDI转HDMI(VGA),只需要普通视频线就能达到高清,传输距离高达80-100米。而且可以级联,传输距离达到几百米,使用光纤传输,更能达到几十公里,而且SDI嵌入声音,不需要另拉音频线。
    ▲ HD-SDI信号传输线采用可以普通的视频线,对于像小区的模拟视频监控,不改变原来的布线就可以非常方便的升级为高清监控。



  • SDI长线传输全高清信号特点:全高清画面,采用75-5或75-3视频线,施工方便,成本更低



  • 可选配件:




  • SDI TO VGA&HDMI转换器规格参数

    SDI 视频信号输入/输出

    信号输入/输出格式

    SD-SDI  HD-SDI  3G-SDI 高清串行数字视频信号 一路SDI环路输出

    输入分辨率

    自适应,最高支持1080P/60Hz

    连接器

    BNC 接口

    速率

    270Mb/s  1.485Mb/s  2.97Gb/s

    信号幅度

    800mV±10%(75Ω)

    阻抗

    75Ω

    VGA / HDMI 视频输出

    输出信号

    VGA / HDMI 视频信号(同时输出)

    输出分辨率
    (编码开关设置)

    1080P/60Hz 1080P/50Hz 1080P/30Hz 1080P/25Hz 1080P/24Hz 1080I/60Hz 1080I/50Hz 720P/60Hz 720P/50Hz 720P/25Hz 720P/24Hz 1680×1050  1600×1200 1440×900 1366×768 1280×1024 1024×768

    连接器

    DB15孔 / HDMI-A

    信号幅度

    800mV±10%(100Ω)

    阻抗

    VGA:75Ω  HDMI:100Ω

    模拟音频输出

    输出信号

    模拟立体声音频

    阻抗

    600Ω

    连接器

    Φ3.5mm音频插座

    一般规范

    电源

    DC5V/1A

    功率

    <3W

    尺寸

    铝合金外壳 104×93×28mm(不含包装)

    重量

    180g

    工作环境

    温度:-10~50℃  湿度:<90%RH(无凝露)
