产品详细信息

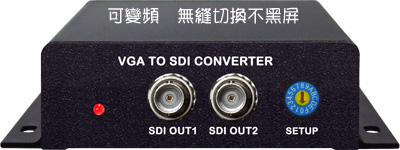

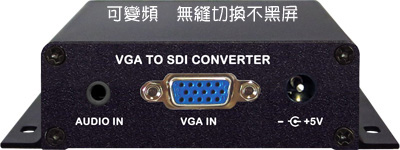

HD520 VGA转SDI转换器(可变频,快速切换不黑屏)
1
1
1


  •

    主要特点:

    ▲ 支持各种分辨率的VGA信号输入
    ▲ 将VGA信号无损转换成HD-SDI 信号,最高支持达1080P/60Hz
    ▲ 2路HD-SDI 分配输出,一路可以作为级联,延长输出距离
    ▲ VGA输入信号自适应
    ▲ 可以嵌入音频信号到SDI
    ▲ HD-SDI 输出可变频,无缝切换输出不黑屏,非常适合于法院庭审系统,视频会议系统如球机的1080P/30Hz显示器不能显示,可以通过编码开关调整为显示器能显示的1080P/60Hz或720P/60Hz)




















  •

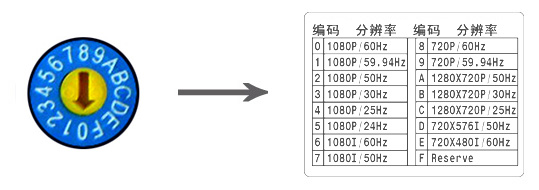

  • ▲ VGA输出分辨率和刷新频率非常方便设置,在对照表上找到需要的分辨率 和刷新频率,用小螺丝刀旋转编码到相应的编号上就可再也不用为某些设备不能显示而发愁了
  • ▲ 输入信号切换快速输出,再也不用担心出现烦人的几秒至十几秒的黑屏现象

  • 相关同类产品:
  • 应用领域:

  • ▲ VGA模拟信号转换成HD-SDI数字信号的场合
    ▲ 高清信号长线驱动:高清信号主要有HDMI、DVI、VGA、YPbPr等,但这些信号都存在长线驱动信号严重衰减现象,而且HDMI、VGA长线布线难度高,线缆成本也很高。采用我司生产的HDMI(VGA)转HD-SDI和HD-SDI转HDMI(VGA),只需要普通视频线就能达到高清,传输距离高达80-100米。而且可以级联,传输距离达到几百米,使用光纤传输,更能达到几十公里,而且HD-SDI嵌入声音,不需要另拉音频线。
    ▲ HD-SDI信号传输线采用可以普通的视频线,对于像小区的模拟视频监控,不改变原来的布线就可以非常方便的升级为高清监控。



SDI长线传输全高清信号特点:全高清画面,采用75-5或75-3视频线,施工方便,成本更低




  • 可选配件:



  •

    VGA TO HD-SDI转换器规格参数

    VGA视频信号输入

    信号输入格式

    WESA标准VGA信号

    输入分辨率

    最高1920×1080   自适应

    连接器

    DB15

    信号幅度

    800mV±10%(75Ω)

    阻抗

    75Ω

    SDI视频输出

    输出信号

    SD-SDI HD-SDI 3G-SDI 高清串行数字视频信号

    输出分辨率

    1080P/60Hz 1080P/50Hz 1080P/30Hz 1080P/25Hz 1080P/24Hz 1080I/60Hz 1080I/50Hz 720P/60Hz 720P/50Hz 720P/25Hz 720P/24Hz 1680×1050 1600×1200 1440×900 1366×768 1280×1024 1024×768

    连接器

    BNC 接口

    信号幅度

    800mV±10%(75Ω)

    阻抗

    75Ω

    一般规范

    电源

    DC5V/1A

    功率

    <3W

    尺寸

    铝合金外壳 104×93×28mm(不含包装)

    重量

    180g

    工作环境

    温度:-10℃~55℃  湿度:<90%RH(无凝露)
