产品详细信息
PA0808 8进8出带音频VGA矩阵
1
1
1

  • 功能与用途

  •     矩阵切换器是为高分辨率图像的显示切换而设计的高性能交叉开关设备。该系列产品广泛用于大屏幕投影显示工程、指挥控制中心、多媒体会议室、监控系统,完成信号的切换。
  •     矩阵切换器是具有高可靠性的智能设备,采用相同的功能模式、操作模式、通讯命令模式,方便用户使用。此外还具有以下智能化功能:
  • 1.红外遥控功能
  • 采用红外遥控键盘,可以完成本机的全部操作。
  • 2.掉电现场保护功能
  • 掉电时现场状态存入E2PROM中,下次上电时,系统自动调入保护数据状态。
  • 3.网络化管理
  • 系统含有一个RS232接口,可以连接外部控制设备(如计算机),另可进行远程网络控制(预留可选件)
  • 矩阵切换器包装说明
  • 矩阵切换器应该有如下物件,若发现任何一项配件遗漏或损坏,请立即同我们或您的经销商联系。
  • 物件清单数量:
  • 矩阵切换器主机1台
    • 遥控器1个
    • RS232串口交叉连接线1根
    • 电源线1根
    • 使用说明书1本
    • 配套光盘一张
    • 保修卡1张







  • 常见故障检修
  • 1.电源故障:检查电源保险,以及电源线。
  • 2.信号干扰较大:检查信号连接电缆以及插头是否良好,电缆是否符合规范要求,系统接地是否良好,设备之间的交流电源地线系统是否一致。
  • 3.通信不可靠:检查信号连接电缆以及插头是否良好。
  • 4.意外损坏:交厂家检修。
  •
  • 附注:缩写表
  • 19″:19英寸标准机柜
  • AC:交流电
  • dB:分贝
  • Vp-p:伏特,峰值到峰值,信号电平测量标准
  • RGB:分量红绿蓝信号
  • HV:行场同步信号
  • MHz:兆赫(1000000次循环/每秒)
  • VGA:视频图形阵列,通常指640×480像素分辨率
  • SVGA:图形格式支持800×600像素分辨率
  • XGA:图形格式支持1024×768像素分辨率
  • SXGA:图形格式支持1280×1024像素分辨率
  • UXGA:图形格式支持1600×1200像素分辨率
  •
  • 系统性能指标(典型值)
  • 1.输入:
    VGA:15芯D型头接口(RGB-0.7Vp-p,HV-TTL电平),输入阻抗75 Ω
  • Audio:3PIN接口(2.0Vp-p)非平衡,20Hz-20KHz(-3dB)输入阻抗>10K Ω
  • 2.输出:
    VGA:15芯D型头接口(RGB-0.7Vp-p,HV-TTL电平),输出阻抗75 Ω
  • Audio:3PIN接口(2.0Vp-p)非平衡,20Hz-20KHz(-3dB)
  • 3.VGA矩阵模拟带宽:250MHz(-3dB)支持各种分辨率的VGA显示信号
  • 4.通道间隔离度:>65dB
  • 5.非线性失真:
    微分增益:< 0.05%@4.43MHz
  • 微分相位:< 0.05%@4.43MHz
  • 6.电源:AC100-260V,50/60Hz
  • 7.功率:< 20W
  • 8.外形尺寸:标准19″
  • 9.工作温度:0-40℃
  •

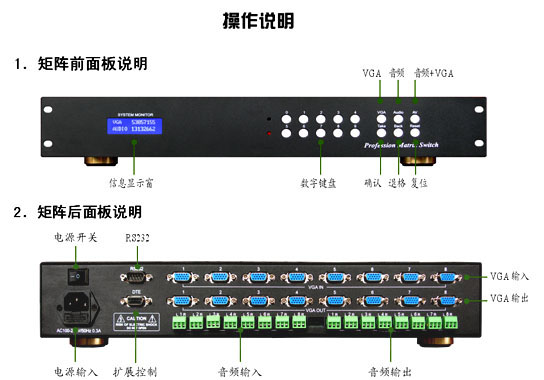

  • ① 输入输出接口说明
  • 根据不同的矩阵型号输入、输出接口数各不相同。组成输入输出接口的端子也各不相同。
  • 矩阵类型接口:
  • VGA矩阵:DB15端子
  • 音频矩阵:3PIN端子(L左声道-GND地-R右声道)
  • ② RS-232通讯端口(2接受收据,3发送收据,5地)
  • 矩阵切换器均提供标准RS-232串行通讯端口,除了可以利用前面板按键进行切换操作外,还允许用户使用各种远端控制设备(如个人电脑、中控系统)进行远端控制。
  •
  • 本软件的设置使用非常简单,只要按软件界面下方的【使用说明】就能很方便的进行设置。
  • 其中VGA和AUDIO的输入输出注释是为了用户更方便直观知道每一个输入输出口,您可以随时修改注释。
  • 本软件的控制设置与主机面板的操作设置或遥控设置可以混合操作。
  • 警告及注意事项
  • 为了确保设备达到最佳性能及人员的安全,在安装操作前,请仔细阅读本手册,并妥善保管以备将来参考。
  • ① 请勿将设备置于过热、低温或雨淋潮湿的地方。
  • ② 保持工作环境通风良好,以免温度过高而损坏设备。
  • ③ 系统保护地线良好,对地电阻应小于4 Ω。
  • 连接时应注意,防止连接错误损坏机器。
  • ⑤ 禁止带电插拔电缆。
  • ⑥ 为防止雷电造成损坏或长期不使用时,请关闭设备电源开关。
  • ⑦ 内有高压为防触电,禁止非专业人员开启机箱。
  • ⑧ 不要将任何化学品或液体洒在设备上或其附近。
  • ⑨ 本机内部无用户可自行维修的部件;为防意外事故或加重设备的损坏程度,请勿私自维修。
  •    投影机或电脑显示器的画面质量与VGA电缆线质量的好坏及长度有很大关系,VGA电缆线越长越影响画面的分辨率、清晰度。因此请务必使用高质量的VGA电缆线。

  • 订货型号:PA0808



    可选配件:
